VÖLKEL mérőeszközök – precíziós menetellenőrzés

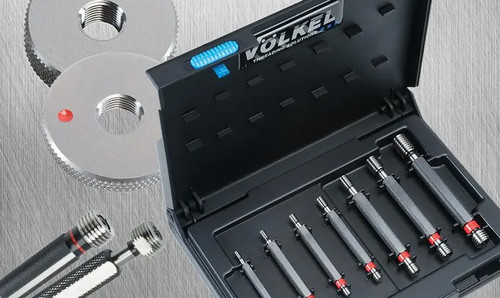

Menetdugós és menetgyűrűs idomszerek ipari minőségellenőrzéshez
A menetek gyártása során a vizuális ellenőrzés önmagában nem elegendő. A megfelelő minőségbiztosításhoz ellenőrizni kell, hogy az elkészült menet megfelel-e az előírt tűréskövetelményeknek.
A VÖLKEL precíziós menetellenőrző idomszerei gyors és egyszerű megoldást kínálnak a belső és külső menetek ellenőrzésére. Alkalmazásukkal a gyártásközi és végellenőrzés külön mérőgép nélkül is hatékonyan elvégezhető.
Miért fontos a menetellenőrzés?
A menetek geometriai megfelelősége közvetlenül befolyásolja az alkatrészek szerelhetőségét, a menetes kötések működését és a gyártási minőséget.
- Az alkatrészek megfelelő szerelhetőségének biztosítása.
- A hibás menetek korai felismerése.
- A selejt és az utómunka csökkentése.
- A gyártásközi ellenőrzés gyorsítása.
- Az állandó termékminőség fenntartása.
A VÖLKEL mérőeszközök előnyei
- Egyszerű használat: gyors ellenőrzés külön mérőberendezés nélkül.
- Nagy pontosság: az előírt tűrésosztályhoz megfelelő idomszerek.
- GO / NO-GO ellenőrzés: egyértelmű megfelelőségi vizsgálat.
- Szabványos kialakítás: a megfelelő termékek DIN, ISO vagy ANSI előírások szerint.
- Ipari alkalmazhatóság: gyártásközi, végellenőrzési és karbantartási feladatokhoz.
A VÖLKEL korszerű menetmérési és kalibrálási technológiákat alkalmaz a mérőeszközök gyártása és ellenőrzése során.
Elérhető menetellenőrző idomszerek
| Mérőeszköz | Alkalmazás |
|---|---|
| Metrikus menetdugós idomszerek | Belső metrikus menetek ellenőrzése |
| Metrikus menetgyűrűs idomszerek | Külső metrikus menetek ellenőrzése |
| Finommenetes idomszerek | Finom menetemelkedésű belső és külső menetek |
| UNC / UNF idomszerek | Amerikai egységes menetrendszer ellenőrzése |
| BSP / NPT idomszerek | Csőmenetek ellenőrzése |
| STI idomszerek | Huzalmenetbetétek fogadására készített speciális menetek ellenőrzése |
Menettűrések – áttekintő táblázat
A megfelelő idomszer kiválasztásához nem elegendő a menet névleges mérete. Ismerni kell a menetemelkedést, a szabványt és az előírt tűrésosztályt is.
| Menettípus | Tűrés / szabvány | Alkalmazás |
|---|---|---|
| Metrikus ISO | 6H | Általános belső menet |
| Metrikus ISO | 6g | Általános külső menet |
| Metrikus ISO | 6e | Külső menet, eltérő alapeltéréssel |
| Metrikus ISO | 7G | Belső menet, speciális tűrésigény |
| Metrikus ISO | 6G | Belső menet, eltérő alapeltéréssel |
| Metrikus ISO | 4H | Szűkebb tűrésű belső menet |
| STI | STI tűrés | Menetbetét előkészítése |
| UNC | 2B | Belső menet |
| UNC | 2A | Külső menet |
| UNF | 2B | Finom belső menet |
| BSP (G) | ISO 228 | Hengeres csőmenet |
| NPT | ASME B1.20.1 | Kúpos csőmenet |
Hol használhatók a VÖLKEL menetellenőrző eszközök?
- Forgácsolóüzemekben és CNC-gyártásban.
- Szerszám- és gépgyártásban.
- Autóipari és beszállítói gyártásban.
- Karbantartási és javítási feladatoknál.
- Minőségellenőrzési és mérőlaboratóriumi területeken.
Összefoglalás
A precíz menetellenőrzés a megbízható gyártási minőség fontos része. A VÖLKEL menetdugós és menetgyűrűs idomszerek gyors megfelelőségvizsgálatot tesznek lehetővé, és segítenek a hibás alkatrészek kiszűrésében.
A megfelelő mérőeszköz kiválasztásánál mindig a műszaki rajzon megadott menetjelölés és tűrésosztály az irányadó.
Menetdugós vagy menetgyűrűs idomszert keres? Küldje el a menet méretét, emelkedését, tűrésosztályát és a szükséges darabszámot. Segítünk a megfelelő mérőeszköz kiválasztásában.
