Gyémánt és CBN köszörűkorongok – műszaki jellemzők, táblázatok és kiválasztási útmutató
A gyémánt- és CBN-köszörűkorongok a precíziós köszörülés és szerszámélezés fontos eszközei. A megfelelő korong kiválasztásánál nem elegendő csupán a méreteket figyelembe venni: a csiszolóanyag típusa, a szemcsenagyság, a kötőanyag, a koncentráció és a korong geometriája egyaránt meghatározó.
Az alábbi műszaki ismertető és táblázatok segítséget nyújtanak a különböző gyémánt- és CBN-korongok tulajdonságainak értelmezéséhez, a jelölések összehasonlításához és a megfelelő köszörűszerszám kiválasztásához.
A gyémánt elsősorban keményfémek, műszaki kerámiák, üveg, grafit és más kemény, nemvas alapú anyagok köszörülésére alkalmas. A CBN (köbös bórnitrid) elsősorban edzett acélok, gyorsacélok, csapágyacélok és más kemény vasalapú anyagok megmunkálásánál előnyös.
1. A megfelelő csiszolóanyag kiválasztása
A gyémánt és a CBN egyaránt szuperkemény csiszolóanyag, de eltérő kémiai és hőtechnikai tulajdonságokkal rendelkeznek. Ezért alkalmazási területük sem azonos.
| Csiszolóanyag | Jellemző alkalmazás |
|---|---|
| Gyémánt (D) | Keményfém, műszaki kerámia, üveg, grafit és más kemény, nemvas alapú anyagok. |
| CBN (B) | Edzett acél, gyorsacél (HSS), szerszámacél, csapágyacél és egyes nagy keménységű vasalapú ötvözetek. |
A gyémánt nagy keménysége ellenére általában nem megfelelő acélok hagyományos köszörülésére, mert a vasalapú anyagokkal fellépő kémiai kölcsönhatások fokozhatják a szerszám kopását. Ilyen feladatokra jellemzően CBN-korongot választanak.
2. CBN és szintetikus gyémánt típusok, alkalmazások
A különböző csiszolószemcse-típusokat az alkalmazott kötőanyaghoz és a megmunkálási feladathoz igazítják. Az alábbi táblázat a műszaki segédanyag típusjelöléseit tartalmazza.
| Típus | Kötőanyag | Alkalmazás, felhasználás | ||
|---|---|---|---|---|
| Kerámia | Gyanta | Fém | ||
| CBN (köbös bórnitrid) | ||||
| LKV40 | + | Hőkezelt, nitridált és kemény acélok megmunkálása | ||
| LKV50 | + | Magasan ötvözött acélok, öntvények megmunkálása | ||
| LKV60 | + | Kemény anyagok megmunkálása | ||
| LKV40M | + | HSS forgácsolószerszámok köszörülése | ||
| LKV50M | + | HSS és edzett acél szerszámok köszörülése | ||
| LM | + | + | Finiselés, szuperfiniselés, tükrösítés és polírozás | |
| Szintetikus gyémánt | ||||
| AS4 | + | Üveg, kristály, kerámia és mágneses anyagok megmunkálása | ||
| AS6 | + | + | Keményfém szerszámok, kerámia, üveg, kvarc és optikai üveg megmunkálása | |
| AS15 | + | + | Keményfém alkatrészek és szerszámok nagy termelékenységű köszörülése, valamint kerámiák megmunkálása | |
| AS20 | + | + | ||
| AS32 | + | + | ||
| AS50 | + | + | ||
| AS4M | + | Keményfém szerszámok köszörülése | ||
| AS6M | + | Keményfém forgácsolószerszámok köszörülése | ||
| ASM | + | + | Keményfém és kerámia alkatrészek köszörülése, csiszolása, fenése és polírozása | |
A típusjelölések a megadott műszaki segédanyagból származnak. Nem általános, minden gyártóra érvényes szabványos termékjelölések.
3. Korongalakok és méretjelölések

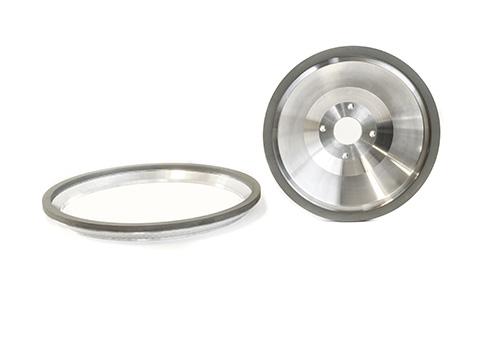

A gyémánt- és CBN-korongok különböző geometriai kialakításokban készülnek. Az alakjelölés meghatározza a korong alapvető kialakítását és a csiszolóréteg elhelyezkedését. Gyakori jelölések: 1A1, 1A1R, 4A2, 6A2, 11V9 és 12A2.
| Alak | Kialakítás | Felhasználás |
|---|---|---|
| 1A1 | Egyenes korong | Palástköszörülés |
| 1A1R | Vékony vágókorong-jellegű kivitel | Precíziós darabolás |
| 4A2 | Homlokoldali munkafelületű korong | Szerszámélezés |
| 6A2 | Csésze alakú korong | Sík- és homlokköszörülés |
| 11V9 | Kúpos csésze | Marók és fúrók élezése |
| 12A2 | Tárcsa-/csészejellegű korong | Speciális szerszámélezés |
A korong rendelésekor általában a következő méretadatokat kell megadni:
- D: külső átmérő
- H: furatátmérő
- T: teljes vastagság
- W: csiszolóréteg szélessége, ahol alkalmazható
- X: csiszolóréteg mélysége vagy magassága
A méretbetűk pontos jelentését az adott korongalak gyártói rajza alapján kell ellenőrizni.
4. Szemcsenagyság és felületminőség
A szemcsenagyság jelentősen befolyásolja a köszörülés termelékenységét, a megmunkált felület minőségét és a szerszám kopását. A durvább szemcsék általában nagyobb anyagleválasztáshoz, a finomabb szemcsék pedig finomköszörüléshez és jobb felületminőség eléréséhez használhatók.
| Szemcseméret | Jellemző | Alkalmazás |
|---|---|---|
| Durva | Nagyobb anyagleválasztás | Nagyolás, előköszörülés |
| Közepes | Kiegyensúlyozott tulajdonságok | Általános precíziós köszörülés |
| Finom | Finomabb felület | Simítás, finiselés |
5. Szemcsenagyság-határok és szabványjelölések
A gyémánt- és CBN-szemcsék méretét különböző jelölési rendszerek szerint adják meg. Az alábbi táblázat a műszaki segédanyagban szereplő orosz, FEPA, ISO és USA jelölések összehasonlítását tartalmazza.
| Orosz szabvány | FEPA szabvány | ISO 565 szabvány | USA Mesh / ANSI | ||
|---|---|---|---|---|---|
| CBN | Gyémánt | Meghatározás | Mesh méret | ||
| 250/200 | B251 | D251 | 250/212 | 80 | 60/70, 70/80 |
| 200/160 | B181 | D181 | 180/150 | 100 | 80/100 |
| 160/125 | B151 | D151 | 150/125 | 110 | 100/120 |
| 125/100 | B126 | D126 | 125/106 | 120 | 120/140 |
| 100/80 | B107 | D107 | 106/90 | 150 | 140/170 |
| 80/63 | B91 | D91 | 90/75 | 180, 220 | 170/200 |
| B76 | D76 | 75/63 | 240 | 200/230 | |
| 63/50 | B64 | D64 | 63/53 | 320 | 230/270 |
| 50/40 | B54 | D54 | 53/45 | 400 | 270/325 |
| B46 | D46 | 45/38 | 325/400 | ||
A táblázat tájékoztató jellegű. Az egyes jelölési rendszerek szemcseeloszlási követelményei eltérhetnek, ezért a megfeleltetés nem minden esetben tekinthető teljesen egyenértékűnek.
6. Mikroszemcsék összehasonlítása
A mikroszemcséket elsősorban finomköszörülési, finiselési, polírozási és más kis anyagleválasztású műveleteknél alkalmazzák.
| Orosz szabvány | FEPA szabvány | USA szabvány |
|---|---|---|
| 50/40 | M40 | 45 |
| 40/28 | ||
| 28/20 | M25 | 30 |
| 20/14 | M16 | 15 |
| 14/10 | M10 | 12 |
| 10/7 | M6,3 | 9 |
| 7/5 | 6 | |
| 5/3 | M4 | 3 |
| 3/2 | M2,5 |
Az üres cellákban a megadott forrás nem tartalmazott adatot.
7. Kötőanyagok és tulajdonságaik
A kötőanyag rögzíti a csiszolószemcséket, és jelentősen befolyásolja a korong kopását, önéleződését, profilmegtartását és szabályozhatóságát.
| Kötéstípus | Tulajdonság | Jellemző alkalmazás |
|---|---|---|
| Műgyanta (B) | Jó vágóképesség, sokoldalú alkalmazhatóság | Szerszámélezés, sík- és palástköszörülés |
| Fém (M) | Jó kopásállóság és profilmegtartás | Üveg, kerámia, keményfém és speciális profilok |
| Kerámia (V) | Jó szabályozhatóság, porózus szerkezetű kivitelek | Precíziós CBN-köszörülés, automatizált gyártás |
| Galvanikus | Jellemzően egyrétegű szemcserögzítés, nagy szemcsekiállás | Profilkorongok, kis átmérők, speciális szerszámok |
Műgyanta kötésű korongok
A műgyanta kötésű gyémánt- és CBN-korongok széles körben használhatók szerszámélezésre, sík-, palást- és furatköszörülésre. A megfelelően kiválasztott kötés jó vágóképességet és kedvező felületminőséget biztosíthat.
Fémkötésű korongok
A fémkötésű korongok jó kopásállósággal és profilmegtartással rendelkezhetnek. Gyakori alkalmazási területük az üveg, műszaki kerámia, keményfém és más abrazív anyagok precíziós megmunkálása.
Kerámiakötésű korongok
A kerámiakötésű, különösen CBN csiszolóanyagú korongokat nagy pontosságú és automatizált köszörülési folyamatokban alkalmazzák. A megfelelő porozitás elősegítheti a forgácseltávolítást és a hűtést.
Galvanikus kötésű korongok
A galvanikus gyémánt- és CBN-szerszámok szemcséit rendszerint nikkelalapú réteg rögzíti a hordozótesthez. Jellemzően egyrétegű kialakításúak, és különösen speciális profiloknál használhatók.
8. Gyémánt- és CBN-koncentráció
A koncentráció a csiszolóanyag mennyiségét fejezi ki a csiszolóréteg térfogatához viszonyítva. A hagyományos gyémántkoncentrációs skálán a C100 érték 4,4 karát/cm³ gyémánttartalomnak felel meg.
Koncentráció számítási képlete
P = csiszolószemcsék tömege karátban
V = csiszolóréteg térfogata cm³-ben
K = koncentrációs szám
Koncentráció és karáttartalom
| Koncentráció | 50 | 75 | 100 | 125 | 150 |
|---|---|---|---|---|---|
| Csiszolóanyag-tartalom (karát/cm³) | 2,2 | 3,3 | 4,4 | 5,5 | 6,6 |
Számítási példa
Ha a csiszolóréteg térfogata 10 cm³, a koncentráció pedig K = 100, akkor:
P = (4,4 × 10 × 100) / 100 = 44 karát
Ez 8,8 gramm csiszolóanyag-tömegnek felel meg, mivel 1 metrikus karát = 0,2 gramm.
A képlet a megadott hagyományos koncentrációs rendszerhez tartozik. CBN esetén a gyártói koncentrációjelölés eltérhet.
9. Korongválasztás a megmunkálási feladat alapján
| Megmunkálási feladat | Jellemző választás |
|---|---|
| Keményfém maró élezése | Gyémánt, gyakran műgyanta kötés |
| HSS fúró élezése | CBN, megfelelő kötés és korongalak |
| Edzett acél palástköszörülése | CBN, műgyanta vagy kerámiakötés |
| Üveg vagy műszaki kerámia | Gyémánt, gyakran fémkötés |
| Speciális profilköszörülés | A profiltól függően galvanikus vagy más profilmegtartó kötés |
10. Milyen adatok szükségesek a megfelelő korong kiválasztásához?
A pontos korongspecifikáció meghatározásához a következő műszaki adatok megadása javasolt:
- Megmunkálandó anyag és anyagminőség
- Hőkezelési állapot és keménység
- Köszörülési művelet és elvárt pontosság
- Korongalak és méretek
- Gyémánt vagy CBN csiszolóanyag
- Szemcsenagyság és kötőanyag
- Koncentráció, ha ismert
- Géptípus és megengedett fordulatszám
- Hűtési körülmények
- Leválasztandó ráhagyás és elvárt felületi érdesség
Írja meg a megmunkálási feladatot, az anyagminőséget, a gép típusát és a rendelkezésre álló méreteket. Ezek alapján segítünk a megfelelő gyémánt- vagy CBN-köszörűkorong kiválasztásában.
11. HegeTools – műszaki információk és ajánlatkérés
A HegeTools webshopban ipari forgácsoló- és köszörűszerszámokkal kapcsolatos műszaki információkat és termékeket talál.
A táblázatok a megadott műszaki segédanyag adatain alapulnak. A jelölések, szabványmegfeleltetések, üzemi paraméterek és a konkrét korongalkalmazások ellenőrzéséhez mindig a gyártó aktuális műszaki dokumentációja az irányadó.
