Turbinakomponensek komplex megmunkálási megoldásai
A turbinák, kompresszorok, turbófeltöltők és centrifugálszivattyúk lapátos alkatrészeinek megmunkálása a korszerű forgácsolástechnika egyik legösszetettebb feladata. A változó falvastagság, a kettős görbületű felületek és a nehezen hozzáférhető megmunkálási zónák speciális szerszámgeometriát és megfelelő CAM-stratégiát igényelnek.
A turbinakomponensek megmunkálásának fő kihívásai
A lapátos alkatrészek összetett geometriája miatt a szerszám és a munkadarab érintkezési viszonyai folyamatosan változhatnak. Ez befolyásolja a forgácsolóerőt, a rezgési hajlamot, a hőterhelést és a szerszámkopást.
- Változó falvastagság: a vékonyabb részek fokozottan érzékenyek a deformációra és a rezgésre.
- Összetett felületek: a lapátprofilok pontos kialakításához megfelelő szerszámpálya szükséges.
- Korlátozott hozzáférés: a hosszabb szerszámkinyúlás csökkentheti a rendszer merevségét.
- Szigorú felületi követelmények: a geometriai pontosság mellett a felületi érdesség is meghatározó.
A megmunkálási folyamat három fő szakasza
| Művelet | Fő cél | Műszaki szempont |
|---|---|---|
| Nagyolás | Hatékony anyageltávolítás | Szabályozott szerszámterhelés |
| Közbenső simítás | Egyenletes ráhagyás kialakítása | Pontosság és felület-előkészítés |
| Finiselés | Végleges geometria és felületminőség | Rezgéscsökkentés és kopásszabályozás |
Speciális marószerszámok turbinakomponensekhez
A megfelelő marószerszám kiválasztása a munkadarab anyagától, a lapát geometriájától, a gép merevségétől és a rendelkezésre álló tengelyszámtól függ.
| Szerszámtípus | Jellemző alkalmazás |
|---|---|
| Gömbvégű keményfém marók | Szabadformájú felületek és lapátprofilok finiselése |
| Kúpos marók | Nehezen hozzáférhető felületek megmunkálása |
| Hordóprofilú marók | Nagyobb effektív görbületi sugár alkalmazása |
| Körszegmens-marók | Hatékony felületsimítás megfelelő CAM-szerszámpályával |
Forgácsolási stabilitás és CAM-optimalizálás
A turbinakomponensek megmunkálásakor különösen fontos a szerszámterhelés és az érintkezési viszonyok szabályozása.
- A szerszám belépési és kilépési helyzetének optimalizálása.
- A fogankénti előtolás és az érintkezési ív figyelembevétele.
- A szerszámkinyúlás lehetőség szerinti csökkentése.
- Az ütközések és befogási korlátozások ellenőrzése CAM-szimulációval.
- Az egyenletes simítási ráhagyás biztosítása.
Gyakori megmunkálási problémák és megoldások
| Probléma | Lehetséges megoldás |
|---|---|
| Rezgés, rezonancia | Kinyúlás csökkentése, stabilabb befogás |
| Felületi hullámosság | Finiselési stratégia és lépésköz felülvizsgálata |
| Szerszámelhajlás | Merevebb szerszám és kisebb terhelés |
| Gyors szerszámkopás | Bevonat, hűtés és forgácsolási adatok ellenőrzése |
Alkalmazási példák és szerszámpályák

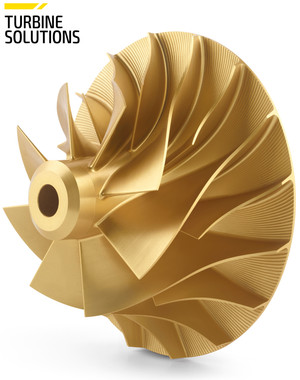

Az alábbi eredeti SILMAX ábrák különböző turbinakomponens-megmunkálási helyzeteket és szerszámpályákat szemléltetnek.
