VÖLKEL V-COIL menetjavítók – sérült menetek gyors és tartós javítása
Rozsdamentes acél menetbetétek és professzionális menetjavító készletek
A sérült, kopott vagy kiszakadt menetek javítása gyakran jelentős idő- és költségmegtakarítást eredményezhet. Egy csapágyház, motorblokk, gépház vagy más értékes alkatrész esetében a teljes csere helyett sokszor elegendő a sérült menet szakszerű helyreállítása.
A VÖLKEL V-COIL menetjavító rendszer rozsdamentes acél huzalmenetbetétekkel biztosít megbízható megoldást. A rendszer sérült belső menetek javítására és új alkatrészekben tartós menetkapcsolatok kialakítására egyaránt alkalmazható.
Mikor érdemes V-COIL menetjavítót használni?
- Sérült vagy kiszakadt belső menetek helyreállításakor.
- Értékes alkatrészek megmentéséhez, újragyártás helyett.
- Alumínium- és magnéziumötvözetekben kialakított menetek megerősítésére.
- Gépkarbantartási és javítási munkákhoz.
- Ismételten szerelt menetes kötések tartósságának növelésére.
A V-COIL rendszer műszaki jellemzői
| Jellemző | Leírás |
|---|---|
| Menetbetét anyaga | Rozsdamentes acél |
| Szabvány | DIN 8140 szerinti kivitelek |
| Kivitel | S típus – szabadonfutó menetbetét |
| Névleges betéthossz | 1,0D / 1,5D / 2,0D / 2,5D / 3,0D |
| Beépítés | Speciális STI menetfúróval és behajtószerszámmal |
Mit jelent az 1,0D–3,0D betéthossz?
A D a javítandó menet névleges átmérőjét jelenti. Például M10-es menet esetén D = 10 mm.
| Betéthossz | M10 példa | Alkalmazás |
|---|---|---|
| 1,0D | 10 mm | Rövidebb menetmélység |
| 1,5D | 15 mm | Általános alkalmazások |
| 2,0D | 20 mm | Hosszabb menetkapcsolat |
| 2,5D | 25 mm | Nagyobb beépítési mélység |
| 3,0D | 30 mm | Speciális, hosszabb beépítés |
A táblázat a névleges beépített betéthosszt szemlélteti. A megfelelő hossz a munkadarab anyagától, a furatmélységtől és a kötés terhelésétől függ.
Menetjavítás négy lépésben
- Felfúrás: a sérült menet előkészítése a gyártó által megadott fúróátmérővel.
- STI menetfúrás: a menetbetéthez szükséges speciális fogadómenet elkészítése.
- Betét behelyezése: a V-COIL menetbetét beépítése a megfelelő behajtószerszámmal.
- Behajtófül eltávolítása: a fül letörése és szükség esetén eltávolítása az előírt eljárás szerint.
Milyen menettípusokhoz alkalmazható?
- M – metrikus normálmenet
- MF – metrikus finommenet
- UNC és UNF – amerikai menetek
- UN × 8 – állandó menetemelkedésű amerikai menet
- BSW és BSF – Whitworth-menetek
- G (BSP) – hengeres csőmenet
Az elérhető méretek és kivitelek menetrendszerenként eltérhetnek.
Mire kell figyelni a menetjavító kiválasztásakor?
A rendelés előtt ellenőrizni kell a javítandó menet névleges méretét, emelkedését, a rendelkezésre álló furatmélységet és a munkadarab anyagát. Fontos, hogy elegendő anyag maradjon a megnövelt átmérőjű fogadómenet körül.

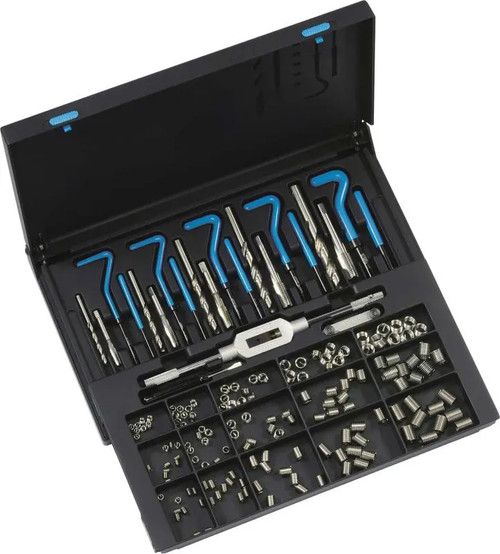

Rendszeres menetjavítás esetén praktikus megoldás lehet egy komplett készlet, amely tartalmazza a szükséges fúrót, STI menetfúrót, behajtószerszámot és menetbetéteket.
Összefoglalás
A VÖLKEL V-COIL menetjavító rendszer gazdaságos megoldást kínál sérült belső menetek helyreállítására. A rozsdamentes acél betétek és a különböző hosszváltozatok lehetővé teszik, hogy a javítás a munkadarab adottságaihoz igazodjon.
Menetjavító betétet vagy komplett készletet keres? Adja meg a menet méretét, emelkedését, a szükséges betéthosszt és a darabszámot. Segítünk a megfelelő kivitel kiválasztásában.
