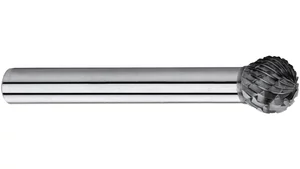

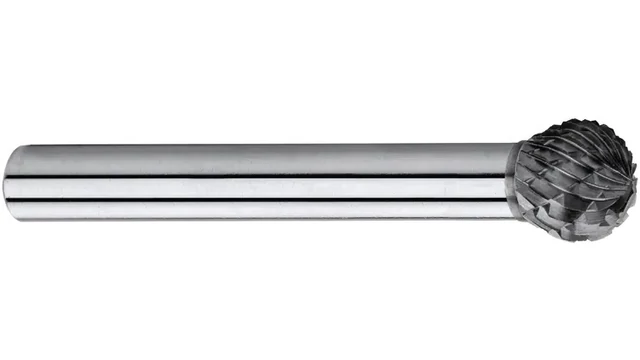

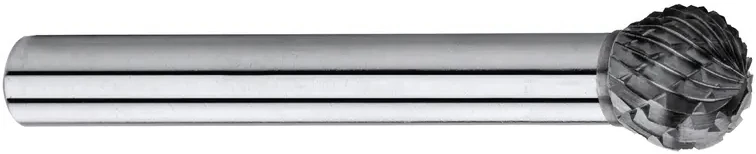

Rotormaró kereszt fogazású (gömbvégű) KUD - D6.00/5 d6
szállítás
raktárkészlet
elakadtál
Paraméterek
| Tulajdonság | Érték |
|---|---|
| Megmunkálandó anyag | Edzett acél, INOX, ALU és ötvözetei |
| Szerszám anyag | HM Keményfém |
| Kivitel | Kereszt fogazású |
| Befogószár | Hengeres |
| Megjegyzés | További információért töltse le a katalógust |
Leírás
Rotormarók, turbómarók – KUD gömb alakú keményfém sorjázók – keresztfogazással
A KUD gömb alakú, keresztfogazású keményfém rotormarók sorjátlanításra, íves felületek alakítására és alkatrészek utánmunkálására szolgálnak. A gömb alakú vágófej különösen jól használható homorú felületek, belső lekerekítések és hozzáférhető mélyedések megmunkálásához.
A kereszteződő vágóélek segítik a forgács aprítását és a jól irányítható anyagleválasztást. A keményfém vágófej megfelelő használat mellett kopásálló megoldást kínál gyártási, műhely- és karbantartási feladatokhoz.
Főbb jellemzők és előnyök
- KUD gömb alakú fejforma
- Keményfém vágófej
- Keresztfogazás a forgács aprításához
- Íves vágófelület belső kontúrokhoz
- Homorú felületek és lekerekítések alakításához
- Mélyedések helyi utánmunkálásához
- Sorják és anyagfelesleg eltávolítására
- Hozzáférhető hegesztési varratok környezetének megmunkálásához
KUD kialakítás – gömb alakú vágófej
A KUD forma, más jelölés szerint D forma, gömb alakú vágófejet jelent. A fogazott gömbfelület a szerszám vezetésétől függően különböző irányokból érintkezhet a munkadarabbal, ami előnyös összetett belső kontúrok megmunkálásánál.
Jellemző felhasználási lehetőségek:
- homorú felületek helyi alakítása,
- belső lekerekítések utánmunkálása,
- íves mélyedések sorjátlanítása,
- felületi átmenetek igazítása,
- hozzáférhető belső kontúrok megmunkálása.
A gömbfej méretét a kívánt kontúrhoz és a megmunkálási hely hozzáférhetőségéhez kell igazítani. Pontos rádiusz kialakításánál a fej átmérője mellett a szerszám vezetése és a kész felület ellenőrzése is fontos.
Keresztfogazás – aprított forgács, jól vezethető megmunkálás
A keresztfogazásnál a vágóéleket egy második, keresztező fogazás tagolja. Ez segíti a keletkező forgács rövidebb darabokra bontását, és megkönnyítheti a szerszám vezetését kézi géppel végzett munkánál.
A kialakítás előnyei:
- a forgács aprítása,
- jól szabályozható helyi anyagleválasztás,
- íves felületek és mélyedések célzott utánmunkálása,
- sokoldalú használat a gyártó által ajánlott anyagokon.
A megmunkált felület minőségét a fogazás finomsága, a fordulatszám, a terhelés és a szerszám vezetése együttesen határozza meg.
Keményfém vágófej
A keményfém nagy keménységű, kopásálló szerszámanyag, amely megfelelő alkalmazás mellett tartós vágóéleket biztosít.
A vágófej épségének megőrzéséhez fontos a stabil befogás és az egyenletes vezetés. Kerülje a túlzott nyomást, az ütésszerű élbelépést és a szerszám oldalirányú feszítését.
Alkalmazási területek
A KUD keresztfogazású rotormarók többek között használhatók:
- forgácsolás után visszamaradó sorják eltávolítására,
- öntvények helyi utánmunkálására,
- homorú felületek és íves mélyedések megmunkálására,
- alkatrészek belső kontúrjainak igazítására,
- lekerekített felületi átmenetek alakítására,
- hozzáférhető hegesztési varratok környezetének utánmunkálására,
- szerszám- és készülékgyártási munkákhoz,
- javítási és karbantartási feladatokhoz.
Megmunkálható anyagok
A konkrét fogazás és a gyártói ajánlás szerint jellemzően használhatók:
- acélok,
- acélöntvények,
- rozsdamentes acélok,
- öntöttvasak megmunkálására.
Az alkalmazhatóságot az anyag keménysége és tulajdonságai is befolyásolják. Egyéb ötvözetekhez a konkrét termék gyártói anyagajánlása alapján válasszon szerszámot.
Műszaki jellemzők
- Terméktípus: Rotormaró / turbómaró / keményfém sorjázó
- Forma: KUD – gömb alakú
- Formajelölés: D
- Vágófej anyaga: Keményfém
- Fogazás: Keresztfogazás
- Vágófelület: Fogazott gömbfelület
- Felhasználás: Sorjátlanítás, felületalakítás és utánmunkálás
- Fejátmérő és vágóhossz: A választott termék szerint
- Szárátmérő: A konkrét termék méretadatai szerint
- Működtetés: Megfelelő befogású és fordulatszámú hajtógéppel
Felhasználási javaslat
A rotormarót a szárátmérőnek megfelelő befogópatronban, stabilan rögzítse. A fordulatszámot a fejátmérőhöz, a megmunkálandó anyaghoz és a gyártó ajánlásához igazítsa.
Dolgozzon egyenletes mozgatással és mérsékelt nyomással. Íves felületeknél kerülje az egy ponton történő hosszan tartó anyagleválasztást, mert az helyi bemélyedést okozhat. Belső kontúroknál ügyeljen arra, hogy a gömbfej ne szoruljon meg.
A szerszámot ne használja fúró helyett tömör anyagba történő behatolásra. A munkadarabot biztonságosan rögzítse, és viseljen megfelelő szemvédelmet.
Miért válassza KUD keresztfogazású keményfém rotormaróinkat?
A KUD gömb alakú rotormarók praktikus megoldást kínálnak alkatrészek homorú felületeinek, belső lekerekítéseinek és íves mélyedéseinek megmunkálásához. A keményfém vágófej és a keresztfogazás a feladathoz megfelelő méretben választva hatékony segítséget nyújt a sorjátlanításban és a helyi felületalakításban.
